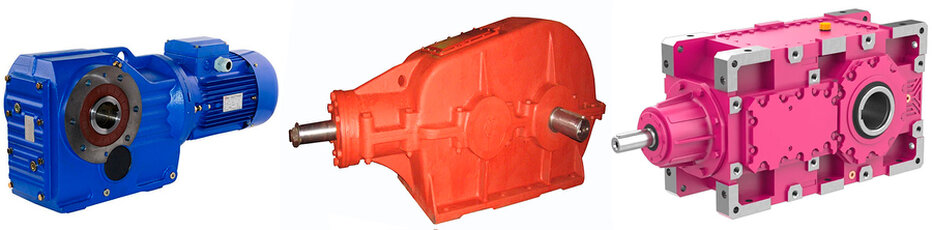

Коническо-цилиндрические редукторы

Коническо-цилиндрический редуктор — это механический редуктор, который содержит одну коническую и цилиндрические передачи. Такой редуктор необходим, если оси валов подвода и отбора мощности пересекаются.

Принцип работы коническо-цилиндрических редукторов: вращение от входного вала передаётся на коническую шестерню, которая, в свою очередь, приводит в движение цилиндрическую шестерню. Комбинация различных размеров шестерён позволяет достичь желаемого передаточного числа.

Устройство коническо-цилиндрических редукторов

Некоторые особенности конструкции коническо-цилиндрического редуктора:

• Коническая передача обычно используется для изменения направления вращения. Зубчатые колёса могут быть с прямыми, тангенциальными (косыми) и криволинейными зубьями (чаще круговыми).

• Цилиндрическая передача — для увеличения или уменьшения скорости вращения и крутящего момента.

• Ось входного и выходного вала редуктора перпендикулярны друг другу и лежат в одной горизонтальной плоскости.

• Конические колёса (в первой ступени) выполняются преимущественно с криволинейным профилем зуба, так как первая ступень испытывает наибольшие угловые и линейные скорости, и плавность работы колёсами с прямым зубом не может быть достигнута.

• Опорами валов служат конические роликоподшипники. Для обеспечения точного фиксированного положения валов их опоры установлены в литом чугунном основании корпуса редуктора.

Виды коническо-цилиндрических редукторов

Существует несколько типов коническо-цилиндрических редукторов:

• Одноступенчатые — простая конструкция, подходит для небольших передаточных чисел.

• Двухступенчатые — обеспечивают более высокое передаточное число и более плавную работу.

• Трёхступенчатые — используются для очень высоких передаточных чисел, но имеют более сложную конструкцию.

Выбор типа редуктора зависит от конкретных требований приложения.

Характеристики коническо-цилиндрических редукторов

Некоторые параметры коническо-цилиндрических редукторов:

• Передаточные числа — позволяют обеспечить широкий диапазон от 1:4 до 1:200 в зависимости от числа ступеней. Стандартные значения передаточных чисел образуют геометрический ряд с шагом 20–25%.

• КПД — зависит от типа зубчатого зацепления, качества обработки зубчатых колёс, типа подшипников и других факторов. Например, конические передачи с круговыми зубьями и цилиндрические передачи с шевронными зубьями обеспечивают наиболее высокий КПД благодаря более плавному зацеплению и меньшим потерям на трение.

• Допустимая радиальная нагрузка на валы редуктора зависит от типоразмера и конструкции подшипниковых узлов. Превышение допустимых нагрузок может привести к преждевременному выходу из строя подшипников и снижению срока службы редуктора.

Применение коническо-цилиндрических редукторов

Коническо-цилиндрические редукторы широко применяются в различных отраслях промышленности. Некоторые области использования:

• Горнодобывающая промышленность — приводы конвейеров, дробилок, экскаваторов.

• Металлургия — приводы прокатных станов, кранов, манипуляторов.

• Нефтегазовая промышленность — приводы насосов, компрессоров, буровых установок.

• Энергетика — приводы турбин, генераторов, насосов.

• Производство строительных материалов — приводы бетономешалок, дробилок, конвейеров.

• Деревообрабатывающая промышленность — приводы пильных рам, строгальных станков, конвейеров.

Преимущества: высокая эффективность, компактность, высокий крутящий момент. Недостатки: более сложная конструкция, требуют более точной сборки и обслуживания, более высокая стоимость по сравнению с простыми цилиндрическими редукторами.
