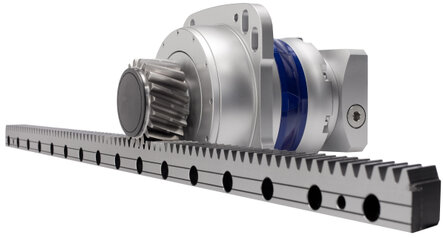

Реечно-шестеренная система (реечная передача) — это механизм, который преобразует вращательное движение шестерни в поступательное движение зубчатой рейки.

1. Зубчатая рейка — линейный стержень с прямыми или наклонными зубьями, нарезанными на плоской или круглой основе.

2. Цилиндрическая шестерня.

• В идеальном случае профиль зубьев как рейки, так и шестерни имеет эвольвентную форму, обеспечивающую постоянное передаточное отношение и плавность хода.

• Ключевой параметр зубчатого зацепления — модуль, характеризующий размер зубьев. Для совместной работы зубчатые рейки и шестерни должны иметь одинаковый модуль.

• В высокоскоростных применениях часто используются косозубые зубчатые рейки и шестерни, у которых зубья расположены под углом к оси.

• Одна шестерня может одновременно приводить в движение две параллельные, но противоположные рейки, которые всегда будут смещены на одно и то же расстояние, только в противоположных направлениях.

При вращении шестерни зубья входят в зацепление с зубьями рейки, что приводит к линейному перемещению последней. Некоторые особенности работы:

• Формула линейного перемещения рейки за n оборотов шестерни: L = π · m · z · n, где m — модуль (мм), z — число зубьев шестерни, n — число оборотов.

• Зависимость линейной скорости рейки от частоты вращения шестерни носит строго линейный характер.

Виды реечно-шестеренной системы

Некоторые виды реечно-шестеренных систем:

• Прямозубые рейки — наиболее распространённый тип, профиль зуба рейки — прямая линия, наклонённая под углом к делительной прямой, равным углу профиля зуба (обычно 20°).

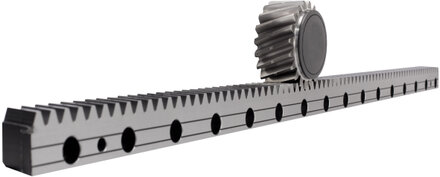

• Косозубые рейки — зубья расположены под углом наклона β = 15–20° к оси рейки. Обеспечивают плавное зацепление, пониженный уровень шума и вибраций, более высокую несущую способность при тех же габаритах.

• Шевронные рейки — двойной угол наклона зуба с противоположными направлениями на двух половинах. Осевые силы взаимно компенсируются, применяются при передаче значительных мощностей с повышенными требованиями к плавности работы.

Реечно-шестеренные системы используются в различных технических устройствах и механизмах. Например:

• Промышленная автоматизация и транспортные системы — линейные оси портальных роботов, системы автоматического складирования, транспортёры и манипуляторы используют реечные приводы с модулем m = 2–5 мм. Здесь особенно ценна возможность набора произвольной длины хода путём стыковки типовых секций рейки.

• Подъёмно-транспортное оборудование — зубчатые рейки применяются в стеллажных штабелёрах, монтажных подъёмниках, строительных мачтовых подъёмниках и затворах гидросооружений.

• Робототехника — реечные приводы используются для линейного приведения в действие, обеспечивают управление движением в роботизированных руках и автоматизированных управляемых транспортных средствах.
