Редукторы Pujol Gear Solutions

Производители

Pujol Gear Solutions

Каталоги продукции:

Каталог Gear Solutions Редукторы серии LX-L

Каталог Gear Solutions Редукторы серии RBC

Каталог Gear Solutions Редукторы серии S-I

Каталог Gear Solutions Редукторы серии SX

Каталог Gear Solutions Редукторы серии T

Каталог Gear Solutions Редукторы серии TX

Каталог Gear Solutions Редукторы серии DX

Каталог Gear Solutions Редукторы серии KX

Каталог Gear Solutions Редукторы серии LAX

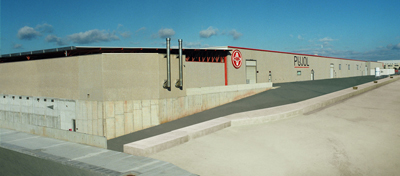

Pujol Gear Solutions - это испанская компания, специализирующаяся на производстве промышленных скоростных редукторов. Компания производит мотор-редукторы, редукторы и элементы трансмиссии с начала 1960-х годов. Производственные мощности Gear Solutions постоянно растут. Производственные центры расположены в Манресе и его окрестностях, а здания занимают площадь 20 000 м2. Gear Solutions в настоящее время строит новый завод на участке площадью 90 000 м2. Компания располагает различными производственными центрами, которые используют современные механизмы и работают слаженно. Успех Gear Solutions основан на производстве и продаже широкого спектра продуктов, которые изготавливаются из высококачественного сырья, разработаны их собственным персоналом, проходят строжайший контроль качества и собираются и пересылаются индивидуально.

Сертификат ISO 9001, полученный в 1994 году, является еще одним доказательством политики компании по обеспечению оптимального качества конечного продукта. Gear Solutions поддерживает политику совершенствования и разработки новых продуктов. Поэтому Департамент исследований и разработок является неотъемлемой частью компании. Отдел продаж и маркетинга отслеживает потребности и изменения, требуемые сектором, и как только они проверяют жизнеспособность нового продукта, разрабатываются проекты проектов, анализируются их характеристики и, наконец, разрабатывается производственный процесс.

Gear Solutions предлагает инновационные решения для улучшения характеристик своих продуктов, будь то механические или электронные детали. Они не только проектируют, производят и совершенствуют механические детали и их принадлежности, но также и сложные электронные микропроцессоры.

Компания изготавливает следующие типы редукторов и мотор-редукторов:

§ червячные мотор-редукторы – LXCM, LACM, LPCM, LBCM, LAXM

§ червячные редукторы – LX, LA, LP, LB, LAX

§ цилиндро-червячные мотор-редукторы – LXRCM, LPRCM, LBRCM

§ цилиндро-коническо-цилиндрические мотор-редукторы и редукторы – KXCM, KX

§ цилиндрические вертикальные (насадные, крановые) мотор-редукторы и редукторы - DXCM, DX

§ цилиндрические редукторы серии ТН

§ коническо-цилиндрические редукторы серии ТК

§ соосные мотор-редукторы серий IPCM, IBCM, SXCM, SPCM, SBCM

§ соосные редукторы серий IP, IB, SX, SP, SB

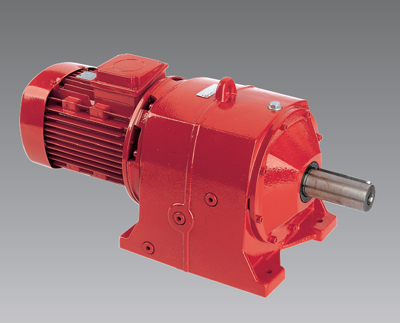

Цилиндрические соосные редукторы и мотор-редукторы серии I-S

Порошковая термостойкая окраска на основе полиэфирной смолы. (Минимальная толщина 0,060 мм).

Соосные цилиндрические двухступенчатые и трехступенчатые редукторы выпускаются в двух исполнениях –лапное и фланцевое.

Компания поставляет следующие соосные цилиндрические редукторы и мотор-редукторы серии S:

- соосные цилиндрические редукторы лапные:

SP 160,
SP 180,
SP 195,
SP 218,
SP 238,
SP 268,
SP 302,
SP 330,
SP 360.

- соосные цилиндрические редукторы фланцевые:

SB 160,
SB 180,
SB 195,
SB 218,
SB 238,
SB 268,
SB 302,
SB 330,
SB 360.

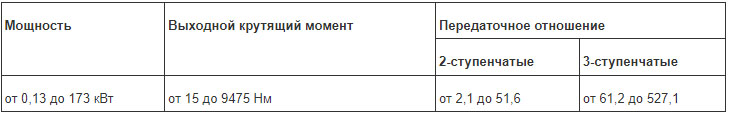

Цилиндрические соосные редукторы IP-IB И SP-SB

Спиральные коаксиальные редукторы на лапах (IP, SP) или с зажимным фланцем(IB,SB)

Цилиндрические соосные редукторы IP 128

Расшифровка обозначения:

IP 128/4.47

- IP – серия редукторов (соосные цилиндрические редукторы);

- 128 - габарит мотор-редуктора;

- 4.47 – передаточное отношение.

Технические характеристики редукторов IP 128

Максимальный крутящий момент на выходном валу T2, Нм: 50…174

Передаточное отношение i:

2,11; 2.71; 3.54; 4.47; 5.43; 6.74; 8.67; 11.23; 14.41; 18.80;23.75; 28.83; 35.82; 46.03

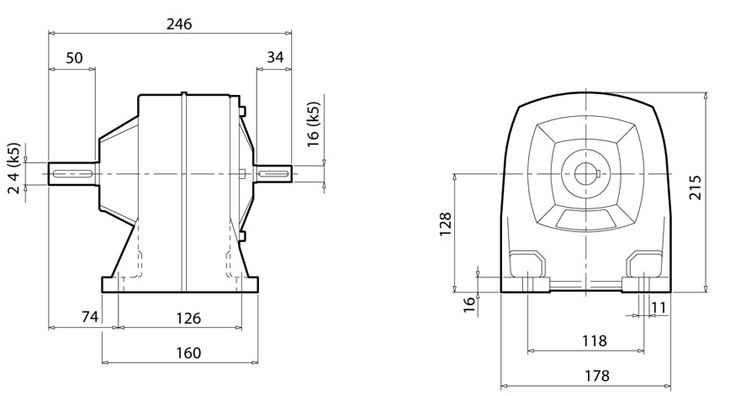

Габаритные размеры мотор-редукторов IP 128

Соосные цилиндрические двухступенчатые мотор-редукторы IP выпускаются в двух исполнениях - лапное и фланцевое.

- соосные цилиндрические мотор-редукторы лапные IPCM

- соосные цилиндрические мотор-редукторы фланцевые IBCM

Технические характеристики мотор-редукторов IPCM 84

Максимальный крутящий момент на выходном валу T2, Нм: 15…38

Частота вращения выходного вала, n2, мин-1: 2,1…45,9

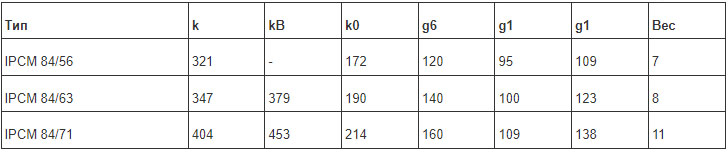

Габаритные размеры мотор-редукторов IPCM 84

Цилиндрические соосные редукторы IPRC-IBRC, IPC-IBC и SPC-SBC для прямого соединения с двигателями с зажимным фланцем IEC-DIN 42677

Цилиндрические соосные мотор-редукторы IPRCM-IPRCMF, IBRCM-IBRCMF, IBCM-IBCMF, IPRCM-IPRCMF и SBCM-SBCMF.

Встроенный трехфазный двигатель.

Соосные цилиндрические двухступенчатые и трехступенчатые мотор-редукторы выпускаются в двух исполнениях - лапное и фланцевое.

- соосные цилиндрические мотор-редукторы лапные IPRCM-IPRCMF, IPRCM-IPRCMF, SPCM

- соосные цилиндрические мотор-редукторы фланцевые IBCM-IBCMF, SBCM-SBCMF, SВCM

Соосные цилиндрические мотор-редукторы SP-SB выпускаются в следующих типрооразмерах:

- соосные цилиндрические мотор-редукторы лапные:

SPCM 160,
SPCM 180,
SPCM 195,
SPCM 218,
SPCM 238,
SPCM 268,
SPCM 302,
SPCM 330,
SPCM 360.

- соосные цилиндрические мотор-редукторы фланцевые:

SBCM 160,
SBCM 180,
SBCM 218,
SBCM 268,
SBCM 302,
SBCM 330
SBCM 360

Расшифровка обозначения:

SBCM 160/90L-4/15

- SBCM – серия мотор-редукторов (соосные цилиндрические мотор-редукторы фланцевые);

- 160 – габарит мотор-редуктора;

- 90L – габарит электродвигателя (по DIN);

- 4 – количество полюсов электродвигателя;

- 15 – обороты на выходном валу мотор-редуктора [об/мин].

Технические характеристики мотор-редукторов SBCM 160

Максимальный крутящий момент на выходном валу T2, Нм: 66…1121

Частота вращения выходного вала, n2, мин-1: 14…314

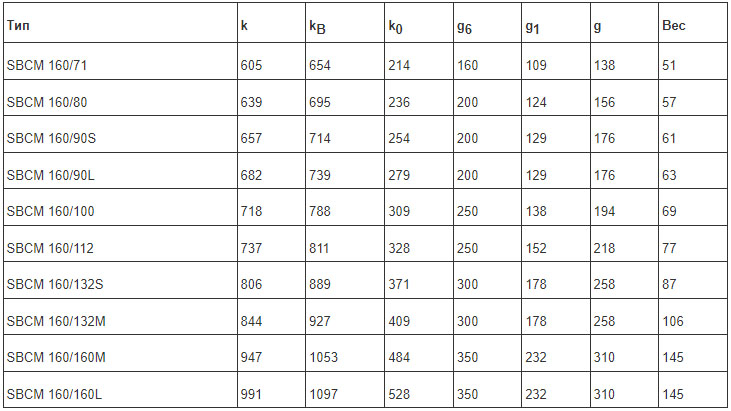

Габаритные размеры мотор-редукторов SBCM 160

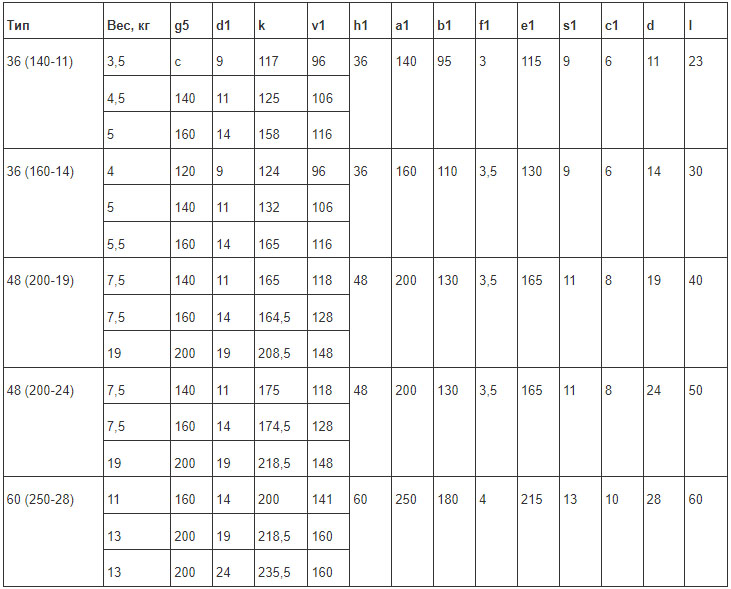

Соосные цилиндрические редукторы RBC

Соосные цилиндрические маятниковые редукторы для прямого соединения с двигателями с фланцем в соответствии с IEC-DIN 42677

Цилиндрические вертикальные (насадные, крановые) редукторы и мотор-редукторы серии DX

Цилиндрические вертикальные редукторы DX

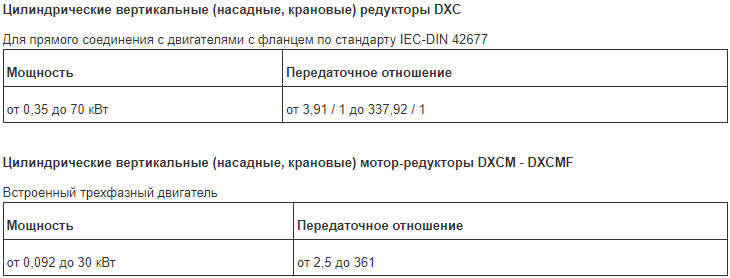

Вертикальные цилиндрические редукторы и мотор-редукторы серии DX - это компактные редукторы выпускаются как в двухступенчатом, так и в трёхступенчатом исполнении. Фиксирующая система маятниковая или на лапах

Вертикальные цилиндрические двухступенчатые редукторы:

DX 302 (5Ц2В-30ES),
DX 352 (5Ц2В-35ES),
DX 402 (5Ц2В-40ES),
DX 452 (5Ц2В-45ES),
DX 502 (5Ц2В-50ES),
DX 552 (5Ц2В-55ES),
DX 602 (5Ц2В-60ES),
DX 652 (5Ц2В-65ES),
DX 702 (5Ц2В-70ES),
DX 802 (5Ц2В-80ES),
DX 902 (5Ц2В-90ES).

Вертикальные цилиндрические трёхступенчатые редукторы:

DX 303 (5Ц3В-30ES),
DX 353 (5Ц3В-35ES),
DX 403 (5Ц3В-40ES),
DX 453 (5Ц3В-45ES),
DX 503 (5Ц3В-50ES),
DX 553 (5Ц3В-55ES),
DX 603 (5Ц3В-60ES),
DX 653 (5Ц3В-65ES),
DX 703 (5Ц3В-70ES),
DX 803 (5Ц3В-80ES),
DX 903 (5Ц3В-90ES).

Вертикальные цилиндрические двухступенчатые мотор-редукторы имеют следующие типоразмеры:

DXCM 302,
DXCM 352,
DXCM 402,
DXCM 452,
DXCM 502,
DXCM 552,
DXCM 602,
DXCM 652,
DXCM 702,
DXCM 802,
DXCM 902.

Вертикальные цилиндрические трёхступенчатые мотор-редукторы имеют следующие типоразмеры:

DXCM 303,
DXCM 353,
DXCM 403,
DXCM 453,
DXCM 503,
DXCM 553,
DXCM 603,
DXCM 653,
DXCM 703,
DXCM 803,
DXCM 903.

Мотор-редуктор DXCM 302

Расшифровка обозначения:

DXCM 302/71-4/15

- DXCM – серия мотор-редукторов (соосные цилиндрические мотор-редукторы);

- 302 – габарит мотор-редуктора;

- 71L – габарит электродвигателя (по DIN);

- 4 – количество полюсов электродвигателя;

- 15 – обороты на выходном валу мотор-редуктора [об/мин].

Технические характеристики мотор-редукторов DXCM 302

Максимальный крутящий момент на выходном валу T2, Нм: 3.5…362

Частота вращения выходного вала, n2, мин-1: 20…326

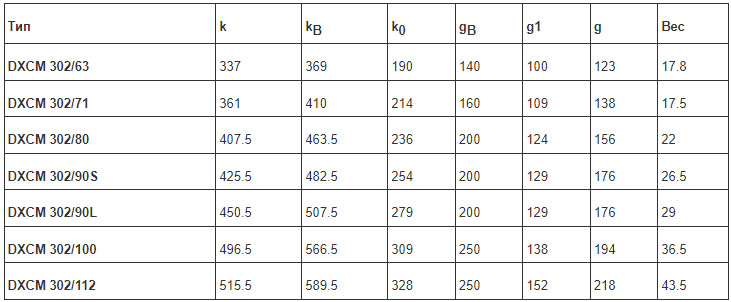

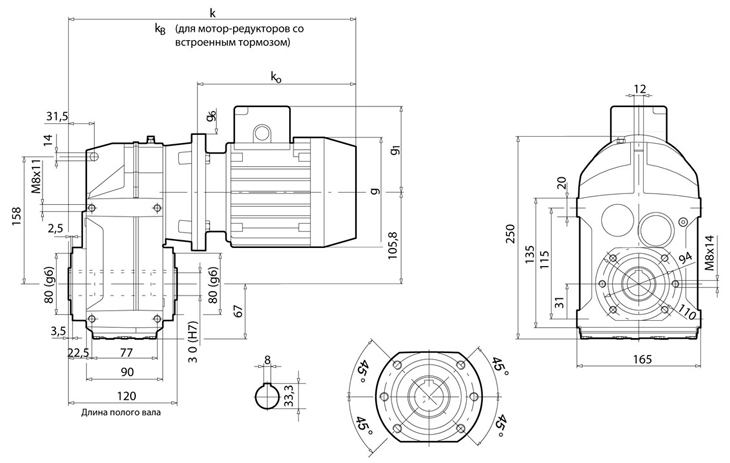

Габаритные размеры мотор-редукторов DXCM 302

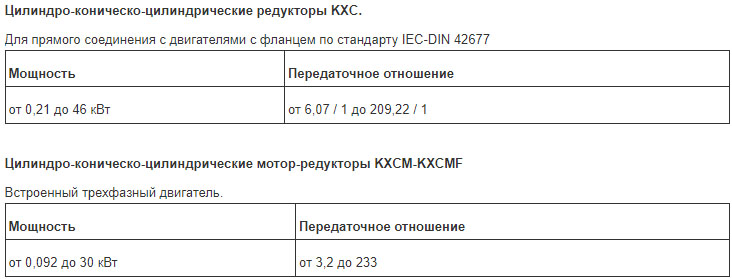

Цилиндро-коническо-цилиндрические мотор-редукторы и редукторы серии KX

Цилиндро-коническо-цилиндрические редукторы и мотор-редукторы серии KX - это компактные редукторы, выпускающиеся как в двухступенчатом, так и в трёхступенчатом исполнении.

Цилиндро-коническо-цилиндрические редукторы имеют следующие типоразмеры:

KX 303,
KX 353,
KX 403,
KX 453,
KX 503,
KX 553,
KX 603,
KX 653,
KX 703,
KX 803,
KX 903.

Редуктор KX 303

Расшифровка обозначения:

KX 303/34.61

- KX – серия редукторов (цилиндро-коническо-цилиндрические редукторы);

- 303 – габарит мотор-редуктора;

- 34.61 – передаточное отношение редуктора.

Технические характеристики редукторов KX 303

Максимальный крутящий момент на выходном валу T2, Нм: 138…284

Передаточные отношения редуктора: 6.10…158.14

Вес редуктора KX 303 (5ЦКЦ-30ES): 13.5 кг

Габаритные размеры редукторов KX 303

Типоразмеры:

KXCM 303,
KXCM 353,
KXCM 403,
KXCM 453,
KXCM 503,
KXCM 553,
KXCM 603,
KXCM 653,
KXCM 703,
KXCM 803,
KXCM 903.

KXCM 303/71-4/15

- KXCM – серия мотор-редукторов (цилиндро-коническо-цилиндрические мотор-редукторы);

- 303 – габарит мотор-редуктора;

- 71L – габарит электродвигателя (по DIN);

- 4 – количество полюсов электродвигателя;

- 15 – обороты на выходном валу мотор-редуктора [об/мин].

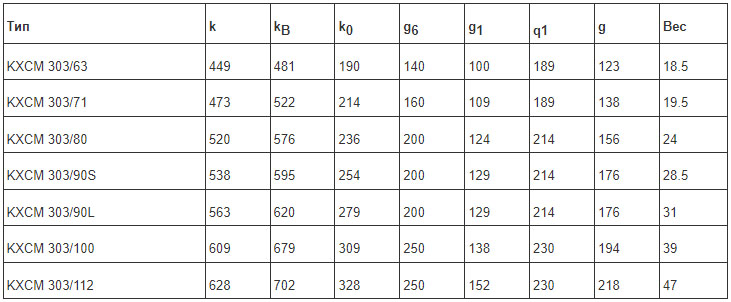

Технические характеристики мотор-редукторов KXCM 303

Максимальный крутящий момент на выходном валу T2, Нм: 5…413

Частота вращения выходного вала, n2, мин-1: 5.6…225

Габаритные размеры мотор-редукторов KXCM 303 (5МЦКЦ-30ES)

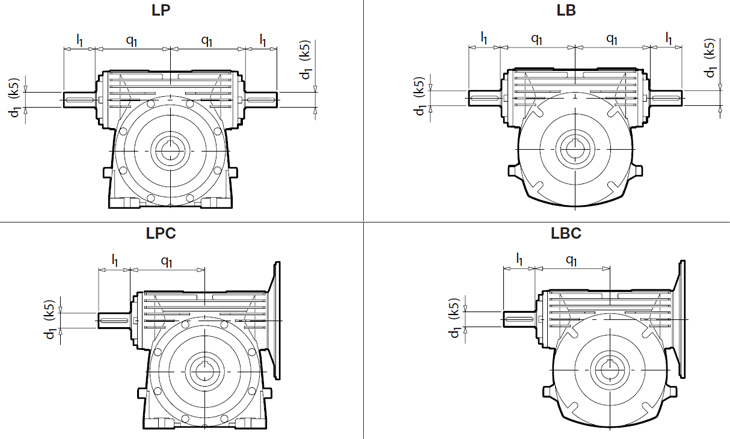

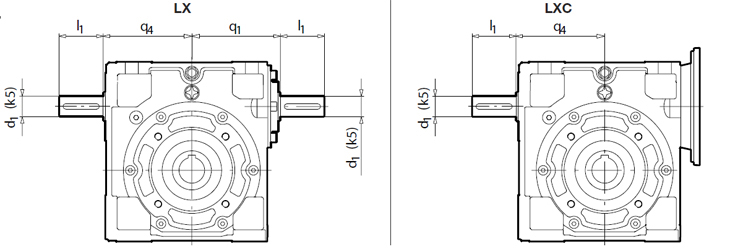

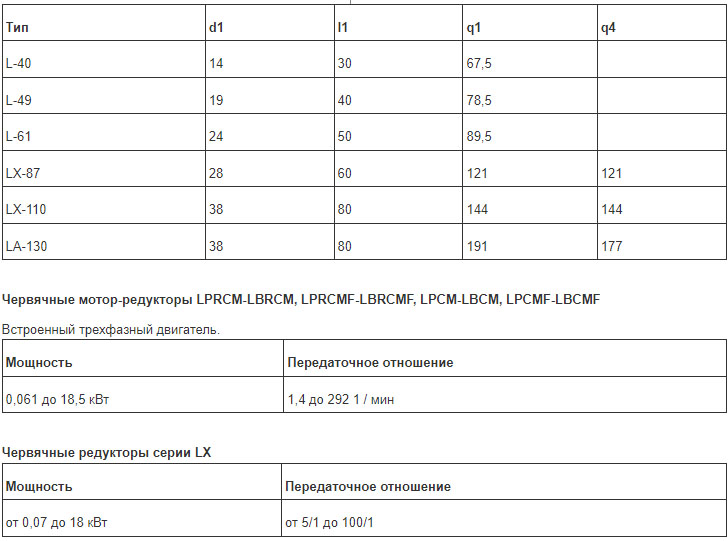

Червячные редукторы серии L

Расшифровка обозначения:

LX 87/50

- LX – серия редукторов (червячные в чугунном корпусе, универсальный корпус);

- 87 – межосевое расстояние (габарит) редуктора;

- 50 – передаточное отношение редуктора.

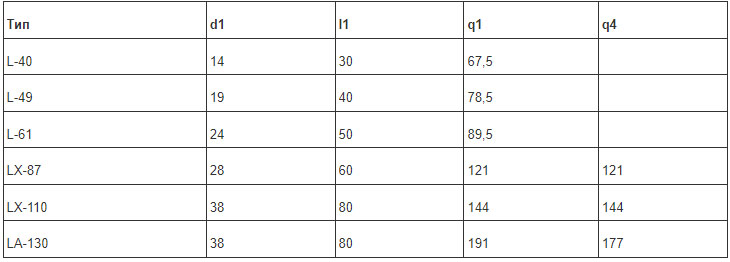

Технические характеристики редукторов LX 87

Передаточные числа: 5; 10; 15; 19; 29; 40; 50; 65; 80; 100

Номинальный крутящий момент на выходном валу T2, Нм: 190…359

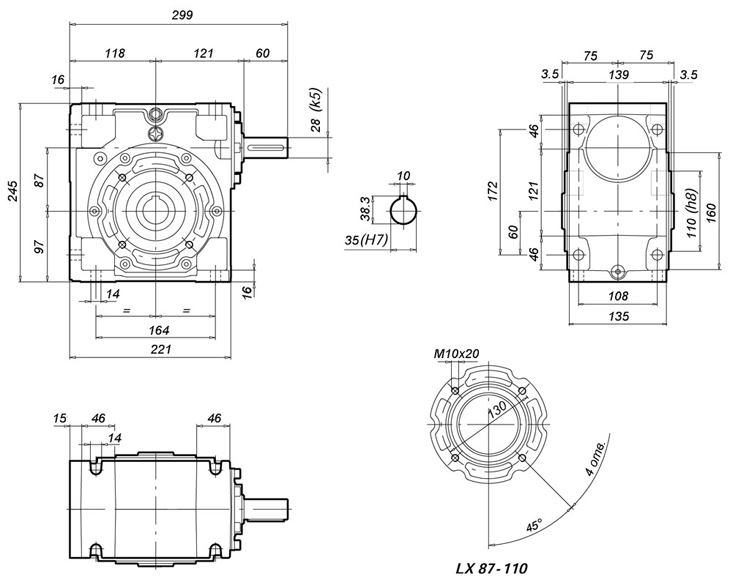

Габаритные размеры редукторов LX 87

Технические характеристики редукторов LX 110

Передаточные числа: 5; 10; 15; 19; 29; 40; 50; 65; 80; 100

Номинальный крутящий момент на выходном валу T2, Нм: 336…646

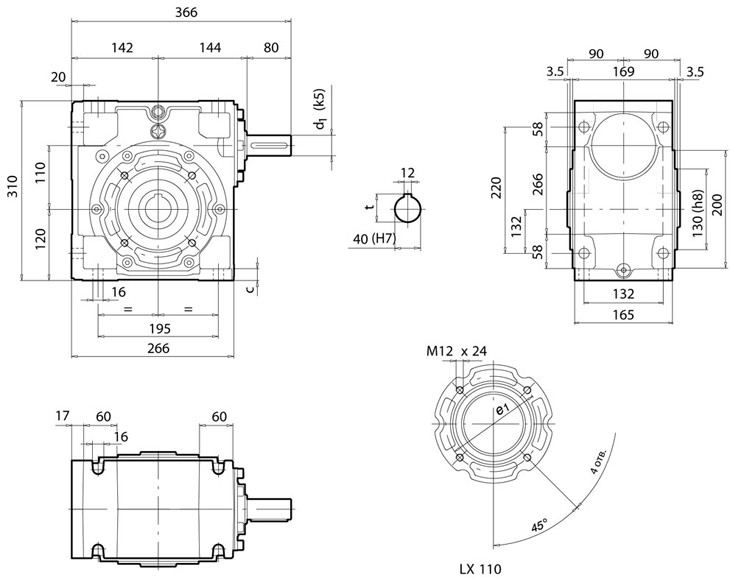

Габаритные размеры редукторов LX 110

LX 130/40

- LX – серия редукторов (червячные в чугунном корпусе, универсальный корпус);

- 130 – межосевое расстояние (габарит) редуктора;

- 40 - передаточное отношение редуктора.

Технические характеристики редукторов LX 130

Передаточные числа: 5; 10; 15; 19; 29; 40; 50; 65; 80; 100

Номинальный крутящий момент на выходном валу T2, Нм: 557…1075

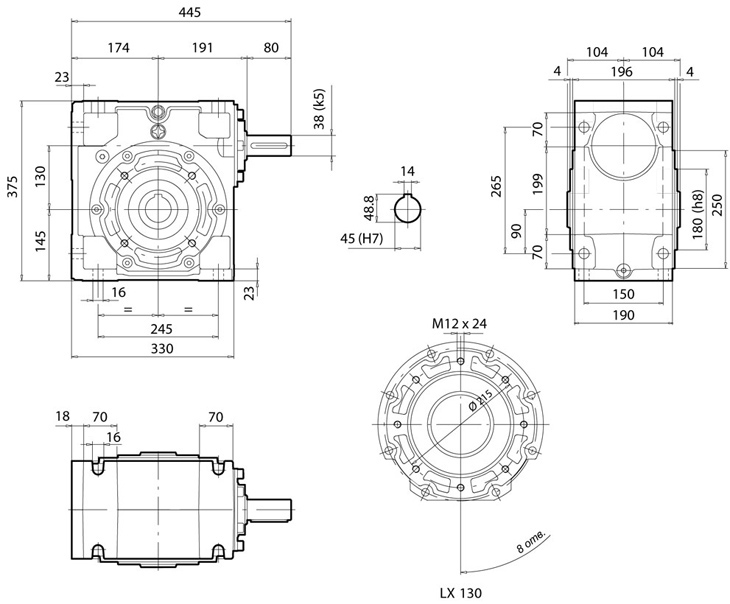

Габаритные размеры редукторов LX 130

Червячные мотор-редукторы LXCM

Универсальный чугунный корпус

Червячные мотор-редукторы LXCM 87/90L-4/35

- LXCM – серия мотор-редукторов;

- 87 – межосевое расстояние (габарит) мотор-редуктора;

- 90L – габарит электродвигателя (по DIN);

- 4 – количество полюсов электродвигателя;

- 35 – обороты на выходном валу мотор-редуктора [об/мин].

Технические характеристики мотор-редукторов LXCM 87

Передаточные числа: 5; 10; 15; 19; 29; 40; 50; 65; 80; 100

Максимальный крутящий момент на выходном валу T2, Нм: 63…416

Частота вращения выходного вала, n2, мин-1: 6,8…282

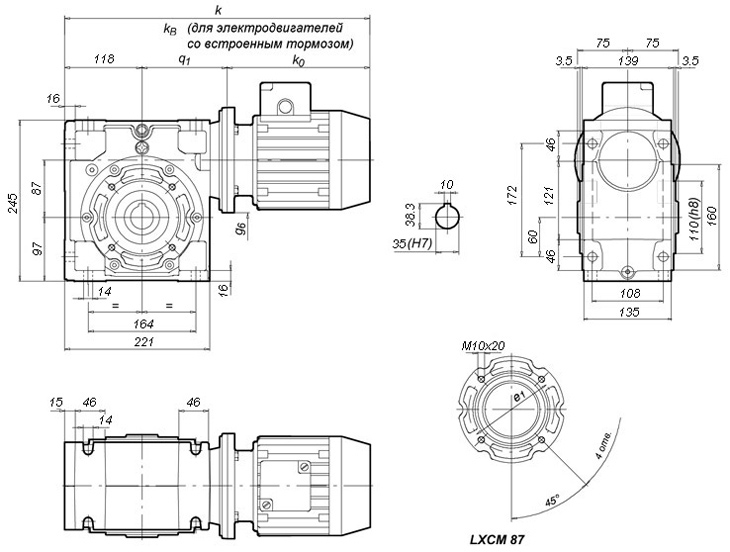

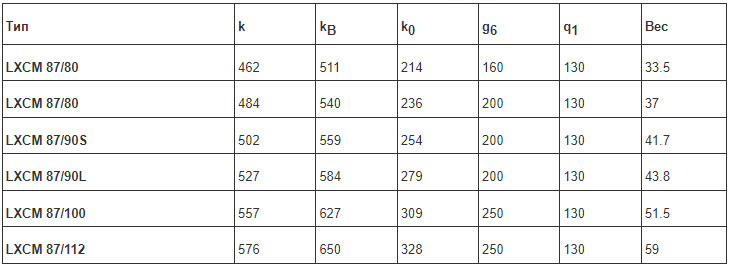

Габаритные размеры мотор-редукторов LXCM 87

Технические характеристики мотор-редукторов LXCM 110

Передаточные числа: 5; 10; 15; 19; 29; 40; 50; 65; 80; 100

Максимальный крутящий момент на выходном валу T2, Нм: 94…794

Частота вращения выходного вала, n2, мин-1: 6,8…284

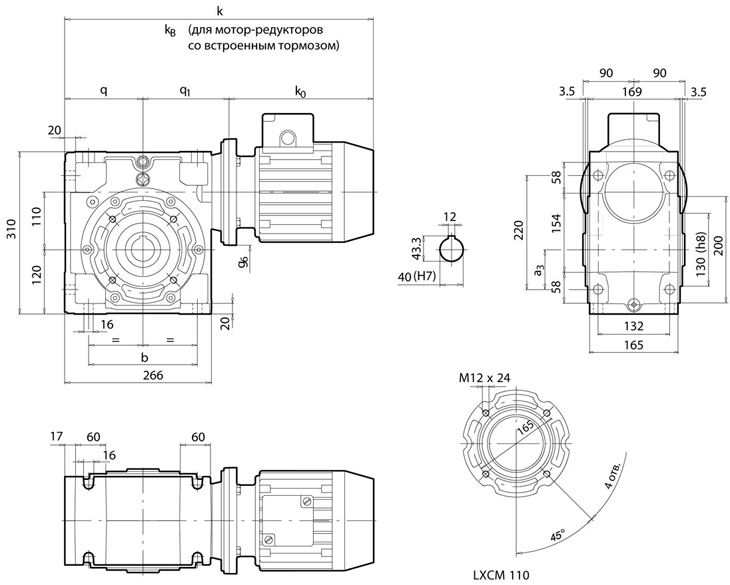

Габаритные размеры мотор-редукторов LXCM 110

Червячные редукторы серии LА

В алюминиевом корпусе

Червячные редукторы серии LAC

В алюминиевом корпусе для прямого соединения с двигателями с фланцем по стандарту IEC-DIN 42677

Червячные мотор-редукторы серии LACM-LACMF

В алюминиевом корпусе. Встроенный трехфазный двигатель

Новая серия редукторов TANDEM (ТН и TК) изготовлена с использованием современного технологического оборудования по инновационным технологиям и отличаются высокими техническими характеристиками.

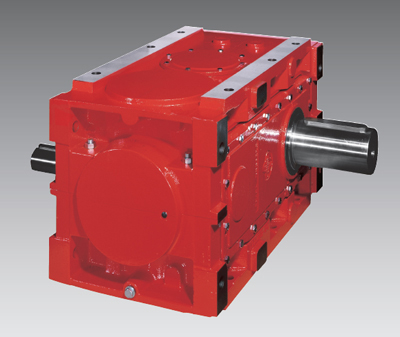

Цилиндрические редукторы TН

Расшифровка обозначения:

TH 22 4s-14 VZ 1 BY

- TH – серия редукторов (цилиндрические редукторы);

- 22 - габарит мотор-редуктора;

- 4 – количество ступеней редуктора;

- S - вариант исполнения т/х вала редуктора:

S- цилиндрический односторонний);

F- двусторонний выходной т/х вал;

H- полый т/х вал;

D – полый т/х вал со стяжной муфтой.

- 14 - передаточное отношение редуктора;

- VZ1 - расположение редуктора в пространстве;

- B- расположение монтажной плоскости редуктора;

- Y- расположение входного вала (только для 4-х ступенчатых редукторов).

Технические характеристики редукторов TH 22 4

Максимальный крутящий момент на выходном валу T2, Нм: 17000…24900

Передаточное отношение i: 100…710

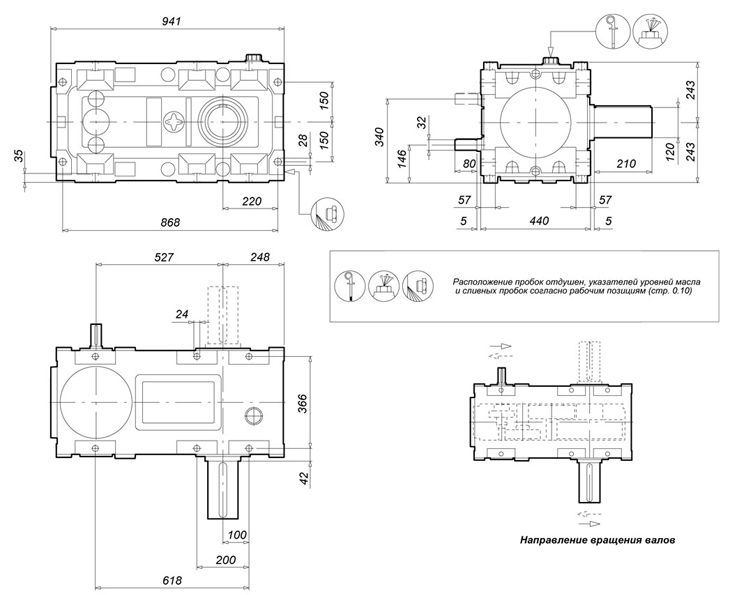

Габаритные размеры редукторов TH 22 4

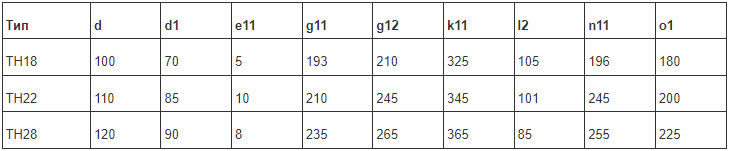

Габаритные размеры редукторов ТН

Коническо-цилиндрические редукторы TK

Расшифровка обозначения:

TK 18 2s-14 VL 1 B

- TK – серия редукторов (коническо-цилиндрические редукторы);

- 18 - габарит редуктора;

- 2 – количество ступеней редуктора;

- S - вариант исполнения т/х вала редуктора:

§ S - цилиндрический односторонний;

§ F- двусторонний выходной т/х вал;

§ H- полый т/х вал;

§ D – полый т/х вал со стяжной муфтой.

- 14 - передаточное отношение редуктора;

- VL1 - расположение редуктора в пространстве;

- B- расположение монтажной плоскости редуктора.

Технические характеристики редукторов TK 18 2

Максимальный крутящий момент на выходном валу T2, Нм: 6000…10000

Передаточное отношение i: 5.6…28

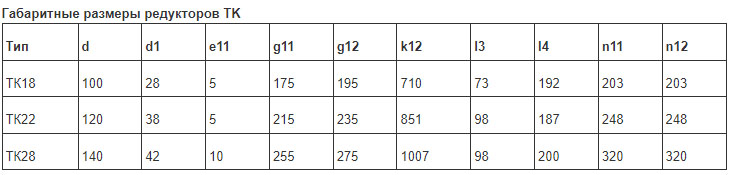

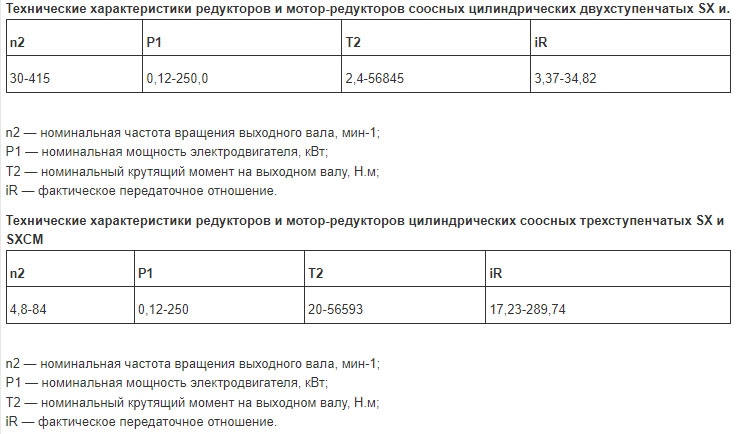

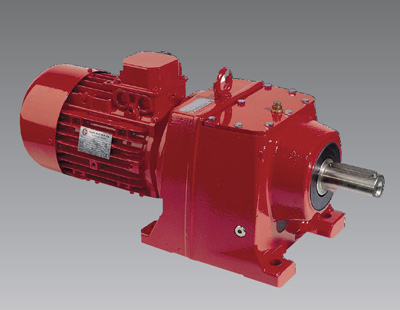

Соосные цилиндрические редукторы SX и мотор-редукторы SXCM-SXCMF

Цилиндрические соосные редукторы и мотор‑редукторы типа SX (SXCM) От предыдущих конструкций они отличаются уменьшенными габаритами и внешним видом. Редукторы серии SX обладают заметно улучшенными техническими характеристиками, прежде всего передаваемой мощностью и моментом. Так, например, в отличие от двухступенчатых редукторов SP-SB, редуктор новой серии аналогичного габарита с таким же значением передаточного числа способен передавать в 1,4 раза больший крутящий момент.
